法兰式振动电机与卧式振动电机有什么区别？

在振动筛分、给料、脱水、防闭塞等工业场景中，振动电机是决定设备运行效率与稳定性的核心激振源。新乡市滨河电机有限公司（以下简称"滨河电机"）产品线中，法兰式振动电机（业内常称侧板振动电机）与卧式振动电机是覆盖面蕞广、用户咨询蕞集中的两大类。两者在工作原理上一脉相承，但在安装结构、激振力传递路径、同步方式以及适用工况上存在明确差异。选对了结构，设备更轻、更节能；选错了结构，则可能带来安装干涉、维护困难甚至激振力损耗。

一、共同的基础：动力源与振动源一体化

无论是法兰式还是卧式，滨河振动电机的核心原理一致：转子轴两端各安装一组可调偏心块，电机运转时偏心块高速旋转产生离心力，直接输出激振力，省去复杂的中间机械传动环节。激振力大小均可通过调节偏心块夹角实现无级调整，以适应不同物料与处理量。真正的区别，发生在"电机如何与振动设备连接"这一步。

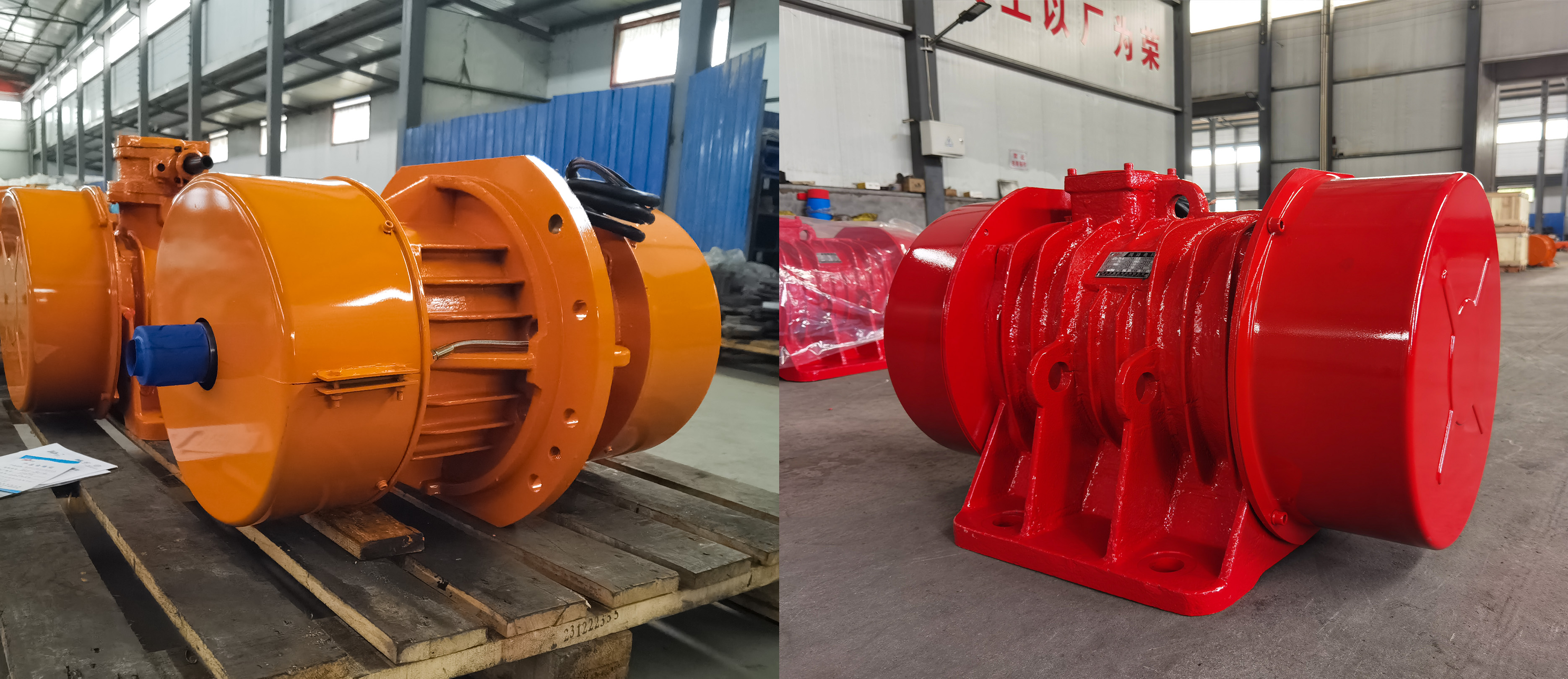

二、安装结构：地脚底座 vs 中部法兰直装

卧式振动电机采用底部地脚安装。电机机壳下方带有铸造底座，通过底座上的地脚螺栓孔与振动设备的机架或大梁紧固连接。设备需要为电机预留底座支撑结构，占用设备下方空间。

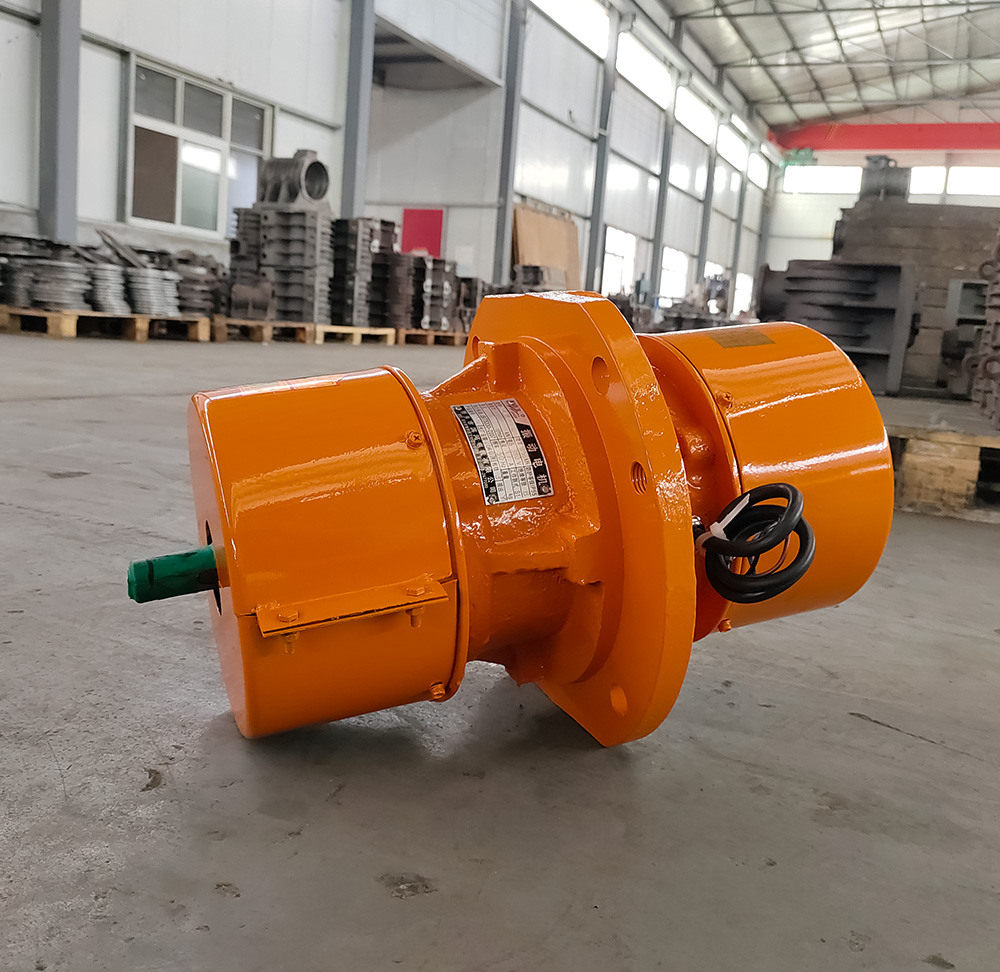

法兰式振动电机则取消了底部底座，将安装接口转移到机壳中部。电机通过中部法兰盘上的螺栓孔，直接紧固在振动设备（如筛箱）的侧板外侧，业内因此也称之为"侧板振动电机"。这一结构变化带来的连锁效应相当显著：设备侧板本身就是振动体的一部分，不再需要额外焊接电机支撑大梁，整机结构更紧凑、自重更轻，尤其适合移动破碎筛分站、大型直线脱水筛等对重量和空间敏感的场合。

三、激振力传递效率：路径越短，损耗越小

卧式电机的激振力需要经过"电机→底座→设备大梁→筛箱"的传递链条，底座底板的形变会消耗一部分能量。法兰式电机的法兰盘与设备侧板直接贴合，激振力近乎"直传"到筛箱，中间环节少，动力损耗更低，在同等激振力需求下更具节能优势。

四、同步方式：自同步 vs 联轴器强制同步

这是选型中容易被忽视但影响调试与运行的关键差异。

卧式振动电机可以自同步运转，两台电机配对使用时不需要联轴器，依靠力学条件自行保持同步，调试简单，通用性强。

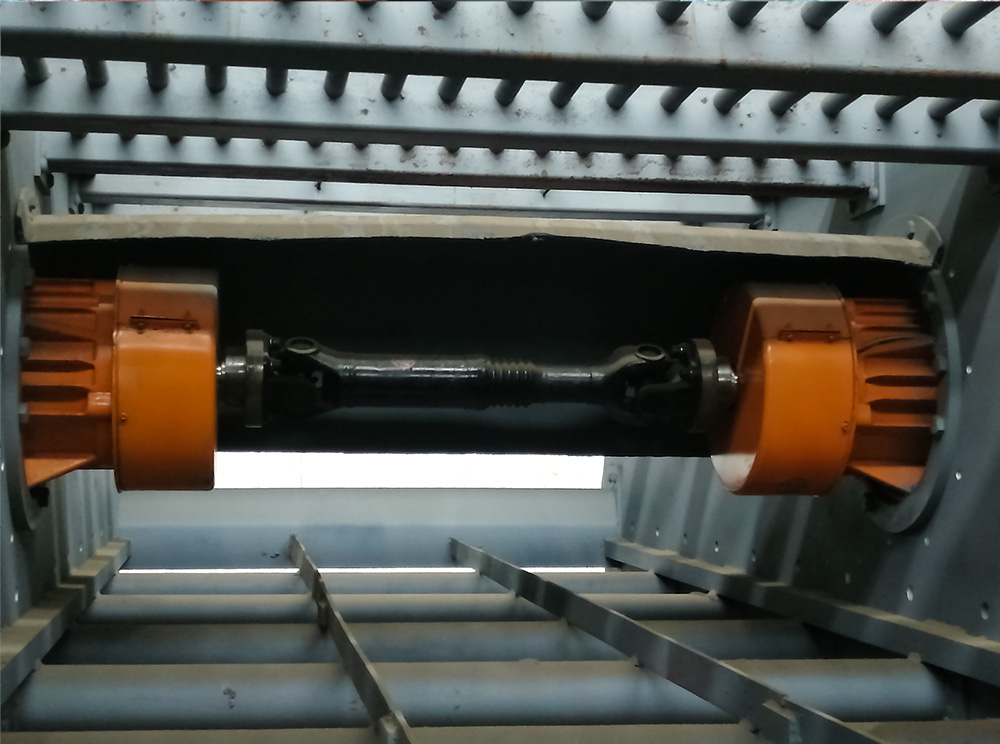

法兰式侧板电机通常成对安装在筛箱两侧，通过同步联轴器实现强制同步，两轴反向旋转，从而驱动直线筛或圆振筛获得稳定的运动轨迹。同步由机械连接保证，适合对同步精度要求较高的大型、重型筛分设备。

五、维护与适配性：各有侧重

在拆装检修方面，卧式电机更换时只需拆卸地脚螺栓，通用性强，新老设备替换方便。法兰式电机安装在筛箱外侧，拆装时不需要拆解筛体大梁，但前提是设备侧板已预留对应的法兰止口与螺栓孔位，老设备改造时孔位不匹配则无法直接安装。

材质与细节设计也有区分。滨河XLA系列法兰式振动电机采用球墨铸铁外壳，抗冲击强度更高，适应矿山重载工况；轴承加油嘴集中布置在同一侧，维护时无需拆卸防护罩即可完成润滑操作。卧式系列多采用树脂砂铸铁，覆盖通用重载场景，两端轴承需分别加油维护。

六、选型判断：先看设备类型，再定安装方式

综合滨河电机在矿山、煤炭、冶金、建材等行业的应用经验，选型逻辑可以归纳为两条清晰的路径：

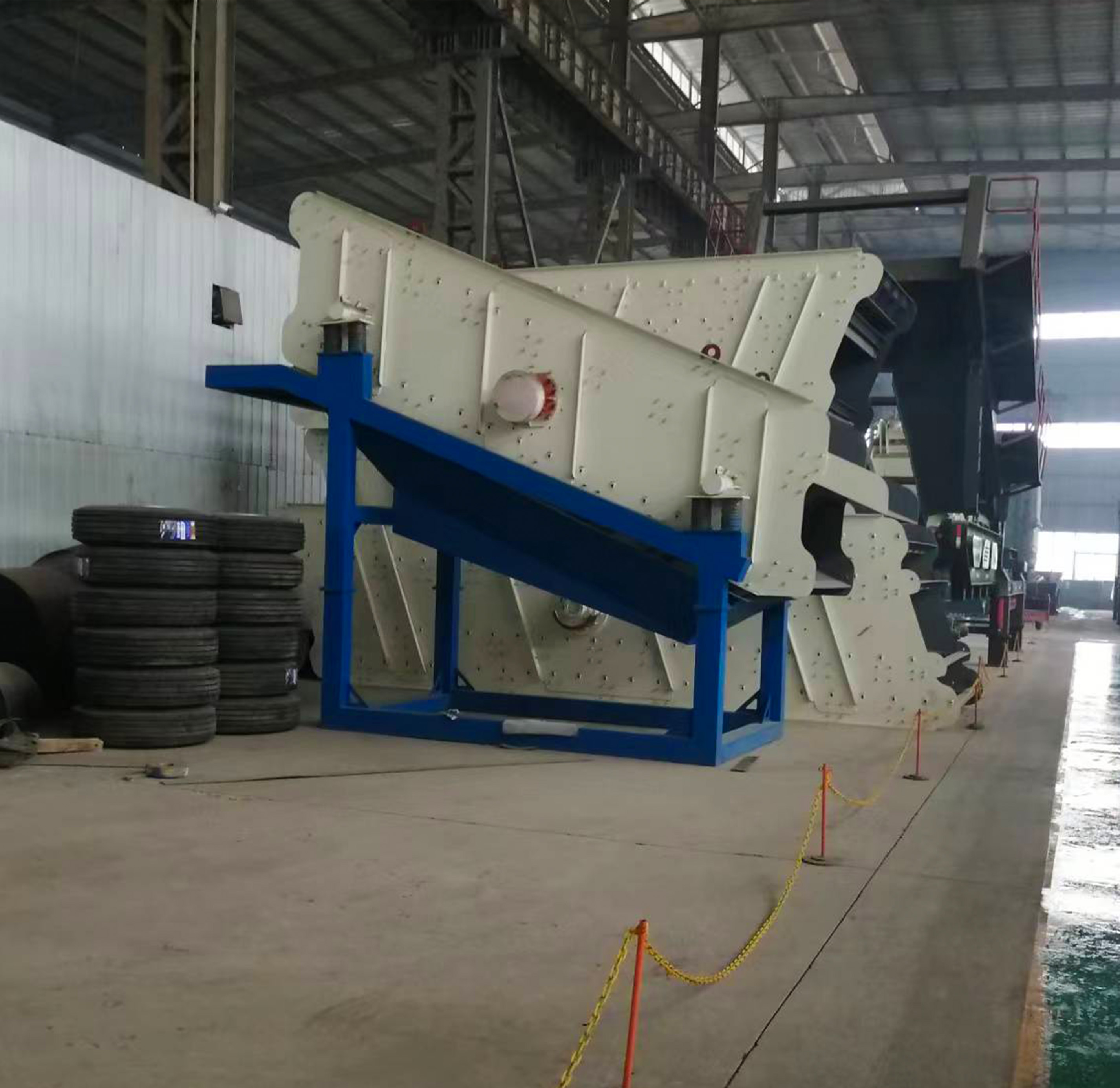

优先选择法兰式（侧板）振动电机：大型直线脱水筛、洗煤筛、尾矿干排筛、移动破碎筛分站、重型矿山筛。这类设备追求整机轻量化、激振力高 效传递，且侧板结构天 然适合法兰直装。滨河XLA系列功率覆盖0.4kW至14kW，激振力范围5kN至180kN，可逐步替代传统轴偏心、块偏心激振源。

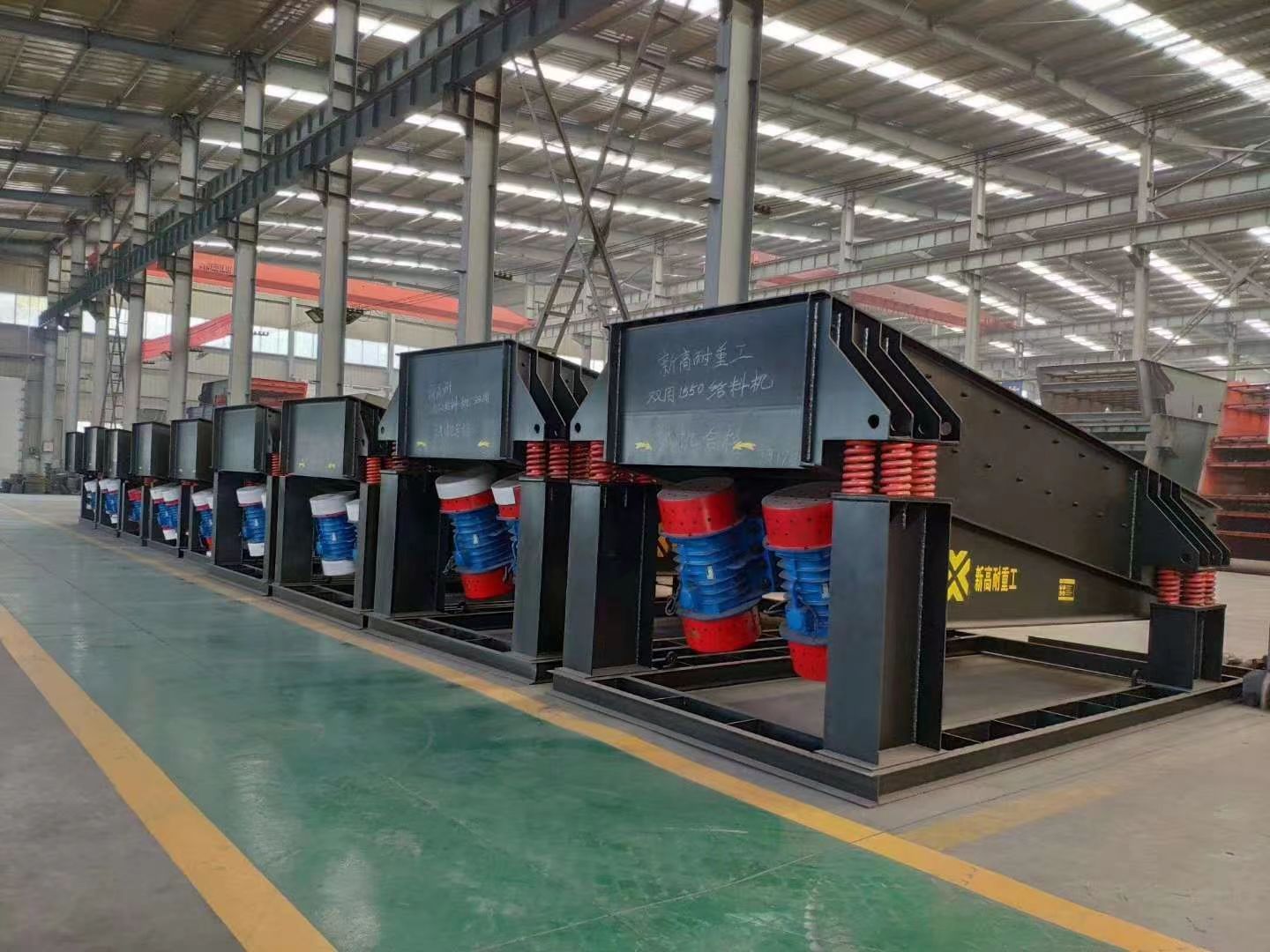

优先选择卧式振动电机：普通砂石筛、振动给料机、料仓防闭塞（振打防堵）、中小型筛分设备，以及需要频繁替换电机、对安装通用性要求较高的场合。滨河JZO、YZO、YZH等卧式系列型号齐全，自同步运行，新老设备适配门槛低。

法兰式振动电机与卧式振动电机之间不存在简单的"谁替代谁"，而是安装结构与设备形态的匹配问题。新乡市滨河电机有限公司深耕振动电机行业三十余年，同时规模生产XLA、XBL系列法兰式振动电机和JZO、YZO、YZH、YBH系列卧式振动电机，具备从选型计算、安装接口核对到售后维护的全流程支持能力。如果您正在为筛分或给料设备确定激振方案，欢迎联系滨河电机技术团队，结合设备侧板结构、参振重量与工况环境获取针对性的选型建议。
